支持带电测试
支持离线测试

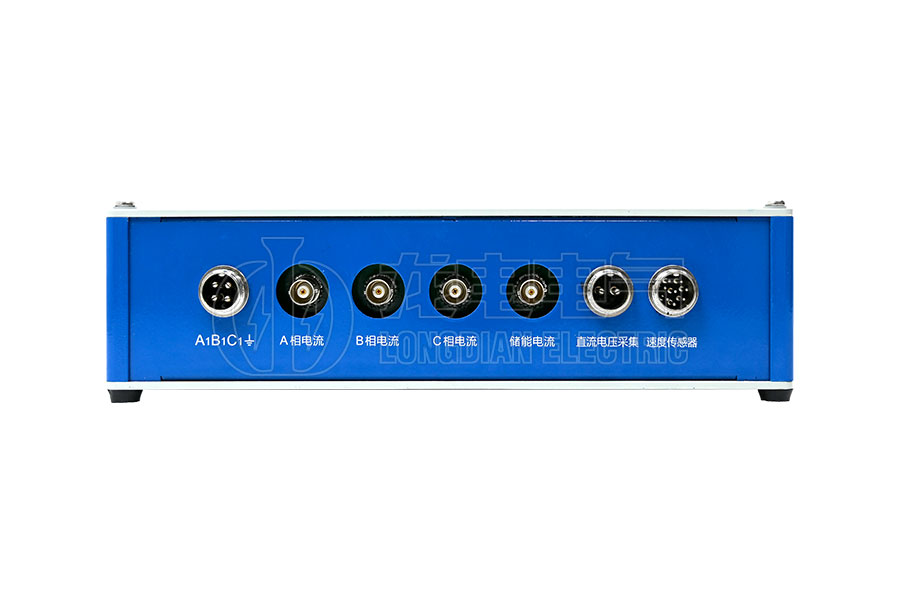

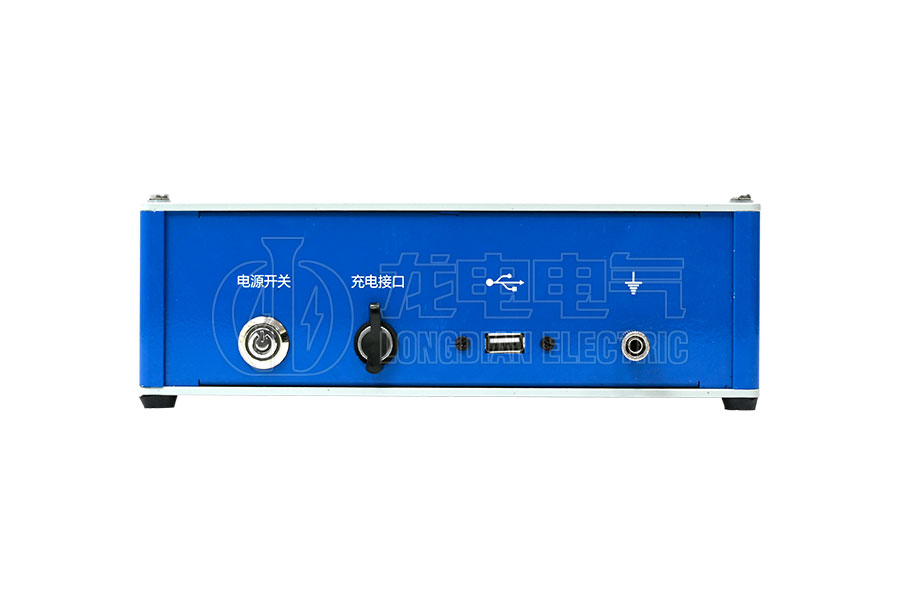

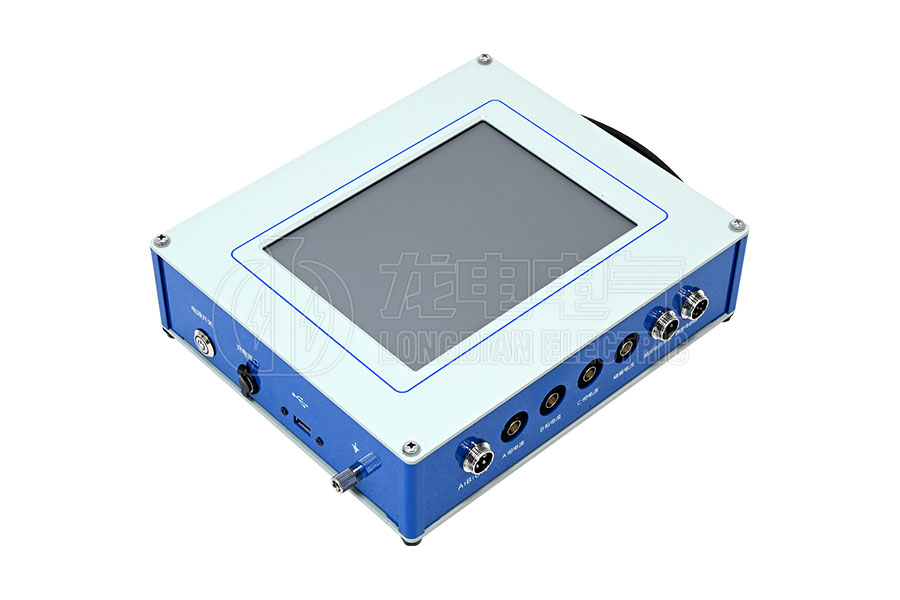

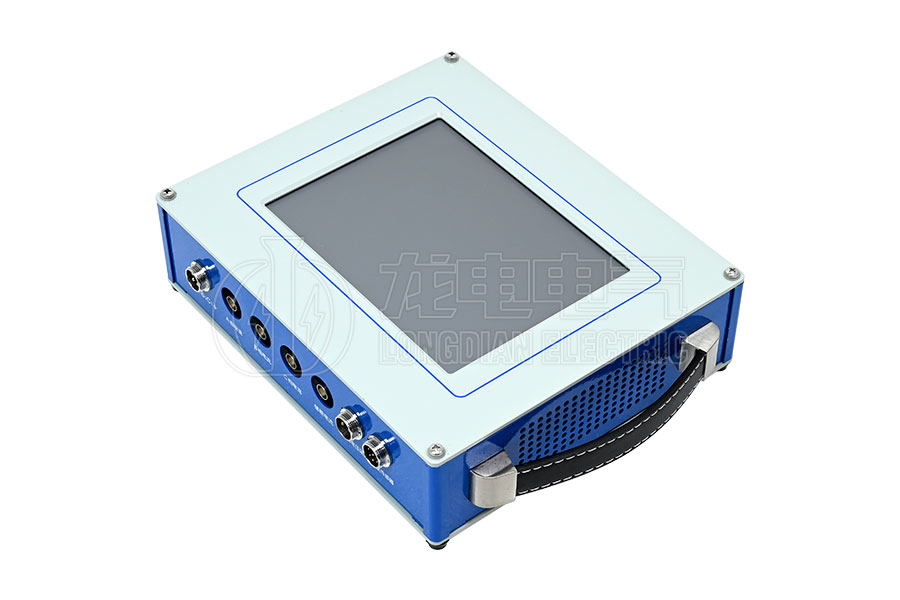

GKC-AQ断路器动特性带电分析仪是专用于断路器机构状态监测的装置，根据DL/T 846.3-2004、GDW11366-2014标准，既支持带电测试又能离线测试两种模式。断路器在运行中，通过断路器分（或合）闸线圈的电流、电压及主回路CT二次测三相电流等波形曲线图谱分析，对断路器操作机构的状态做出诊断，如：机构卡涩、油脂固化凝结、分/合闸线圈状态、辅助点失效、蓄电池稳定、合（分）闸时间、三相不同期性等。
| 时间测量 | 等待信号时间:0~20S |
| 线圈、断采集时间：0~299ms | |
| 分辨率：0.1ms | |
| 精度：0.05%±2个字 | |
| 离线模式:三路断口分、合闸时间及不同期性、弹跳次数、弹跳时间 | |
| 在线模式:三路断口分、合闸时间及不同期性 | |
| 速度及行程测量（离线模式） | 刚分、刚合速度，分、合闸瞬时速度，分、合闸最大速度及平均速度 |
| 测速范围（离线模式） | 1mm传感器 0.01～25.00m/s |
| 0.1mm传感器 0.01～5.00m/s | |
| 360°角度传感器 1周波/ 0.25° | |
| 传感器测量范围（离线模式） | 直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm |
| 360线传感器：360°，测量范围：0-999mm，分辨率:0.25° | |
| 仪器电源 | DC12V（请使用专用适配器充电）,如使用时间超过两小时，请当天进行补充电量，如果三个月未内使用，也请进行补充电量，充电时间不小于5小时，不大于8小时 |
| 线圈电流（在线模式） | 0～200A，传感器100mv对应最大电流20A，10mv对应最大电流200A |
| 线圈电压（在线模式） | DC10～300V |
| 主机体积 | 240*200*70mm |
1、本仪器为工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。
2、进口8.4寸彩色触摸屏，windows操作系统，人性化操作界面直观，便于现场操作人员使用。
3、存储容量大，可保存30000组数据。
4、支持中英文输入。
5、配备U盘接口，可直接把数据保存到U盘，也可以把数据传到电脑保存，通过专业软件进行分析打印。
6、内置大容量锂电池，待机时间长达20小时。
7、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关，开关动作一次，得到所有数据及图形。
8、内含包络线，通过标准数据和刚测量出来的同类型断路器的数据进行分析比对，及时发现问题。
