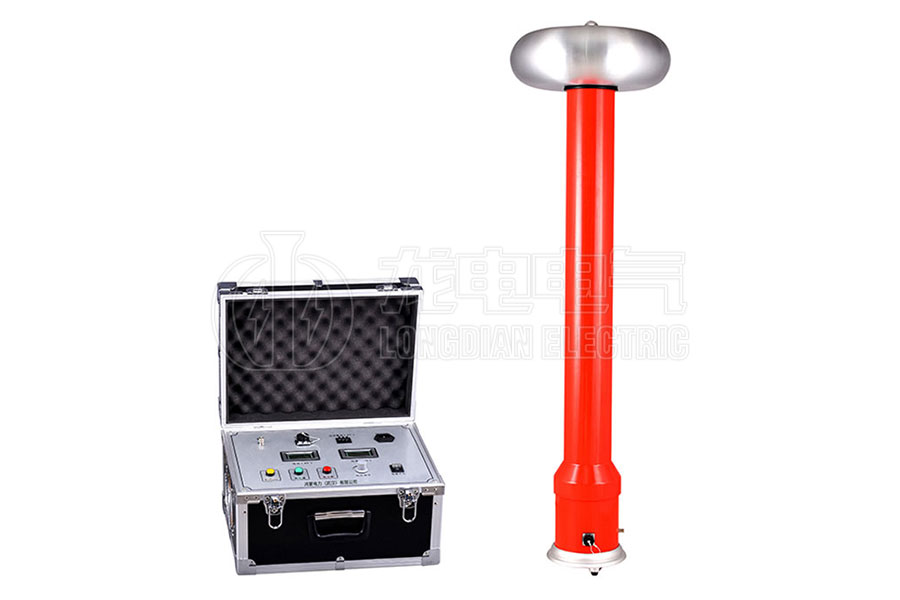

直流高压发生器如何使用

直流高压发生器主要用于研究直流电以及换流站设备和绝缘材料在直流高压下的绝缘强度，直流输电和离子流及其效应以及进行交，直流电力设备的泄露电流试验，直流高压发生器可以作为其他高压试验设备。

以下直流高压发生器使用步骤：

1、直流电高压发生器在使用前要检查其完整性，连接电线电缆不应有断路和短路，机器设备无破裂等损坏。

2、将机箱、倍压筒放置到合适的位置分别为连接好电缆线、接地线和电源插头，维护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上（即一点接地）。严禁各接地线相互串联，为此，应使用ZGF接地线。

3、电源开关放到关断位置并检查调节电位器应在零位。过压保护整定值一般为试验电压的1.1倍。

4、空载升压检测过压保护整定是否灵敏。

5、接通电源开关，此时绿灯亮，表示电源接通。

6、按红色按钮，则红灯亮，表示高压接通。

7、顺时针方向平缓调节调节电位器，输出端即从零开始升压，升到所需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出线有无异常现象及声响。

8、降压，将调节电位器回零后，随即按绿色按钮，切断高压并关闭电源开关。

9、对试品做好泄漏及直流电耐压试验。在做好检查试验确认试验器无异常情况后，就可以了逐渐开始做好试品的泄漏及直流电耐压试验。将试品、地线等联接好，检查没有问题后即打开电源。

10、升压至所需电压或电流。升压速度以每秒35KV试验电压为宜。相对于大电容试品升压时还需监控电流表充电电流不超过试验器的大充电电流。对小电容试品如氧化锌避雷器、磁吹高压避雷器等先升到所需电压(电源)的95%,再慢慢仔细升到所需的电压(电流),随后从数显表上读出电压(电流)值.如需对氧化锌避雷器做好0.75UDC1mA测量时，先升到UDC～1mA电压值，随后按住黄色按钮，此时电压即降至原来的75%，并始终保持此状态。此时可读取微安数。测量完毕后，调节电位器逆时针回到零按住绿色按钮。需再一次升压时按红色按钮就可以了。 必要时使用外接高压分压器比对控制箱上的直流高压指示。

11、试验完毕，降压，关闭电源。
